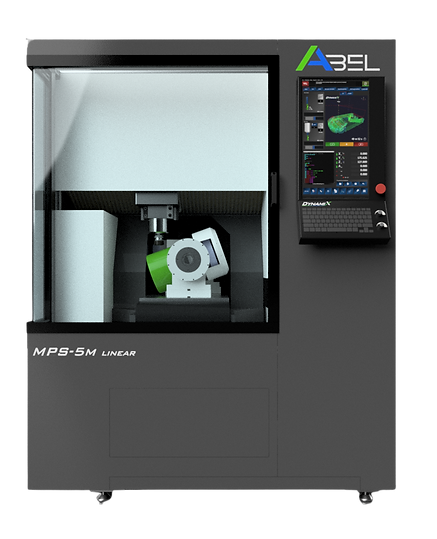

MPS-5m: Kompakte 5-Achs CNC Fräsmaschine für präzise und komplexe Bearbeitungen

MPS-5m ist eine kompakte 5-Achs CNC Fräsmaschine für anspruchsvolle Fertigungsaufgaben. Durch die simultane 5-Achs-Bearbeitung lassen sich komplexe Werkstückgeometrien, Freiformflächen und Mehrseitenbearbeitungen effizient in einer Aufspannung fertigDas Maschinenkonzept verbindet hohe Präzision, moderne Steuerungstechnik und eine platzsparende Bauweise. Entwickelt für Unternehmen, die maximale Bearbeitungsfreiheit mit reproduzierbaren Fertigungsprozessen kombinieren möchten.

Highlights der MPS-5m:

Massiver Maschinenkörper aus Mineralguss: Für hervorragende Stabilität und präzise Bearbeitung.
Hochdynamisch und präzise: Ermöglicht eine präzise Bearbeitung komplexer Geometrien und Geometrie-Kombinationen.
Minimalste Aufstellmaße: Optimale Nutzung des verfügbaren Raums.
Bis 80-Fach Werkzeugmagazin: Schneller Werkzeugwechsel für höhere Effizienz.
Direkte Wegmessung: Maximale Genauigkeit für komplexe Bearbeitungen.
Passt durch eine 100 cm Tür: Kompakte Bauweise für einfache Installation und Integration in bestehende Produktionsräume.

Moderne Technologie für maximale Präzision

Die MPS-5m ist mit einer Vielzahl moderner Funktionen ausgestattet, die die Produktivität und Präzision maximieren. Besonders hervorzuheben sind:

Moderne Ethernet-Steuerung: Für einfache Integration und schnelle Datenübertragung.
Hochpräzises Servosystem: Für schnelle und exakte Bearbeitung.
ASM (Acceleration Smooth Modus): Für flüssigere Bewegungen bei hohen Geschwindigkeiten.
SPC (Smooth Path Control): Optimiert die Bewegung und Reduziert Vibrationen.
DIN G-Code Programmiersprache: Standardisierte Programmierung für eine einfache Anpassung an bestehende Prozesse.
21,5" Touch Display, Tastatur + Potentiometer: Intuitive Bedienung und Kontrolle für eine benutzerfreundliche Handhabung.

MPS-5m: Kompakte Größe, starke Leistung

Mit einem Maschinenkörper aus hochfestem Mineralguss bietet die MPS-5m außergewöhnliche Präzision und Stabilität. Trotz ihrer kompakten Größe ist sie leistungsstark und eignet sich ideal für komplexe Bearbeitungsaufgaben in unterschiedlichen Branchen.

Technische Daten

Steuerung

Arbeitsbereich Verfahrwege:

Max. Bearbeitungsweg X-Achse 500 mm
Max. Bearbeitungsweg Y-Achse 275 mm
Max. Bearbeitungsweg Z-Achse 320 mm
Schwenkbereich B-Achse. + - 110°
Schwenkbereich C-Achse endlos
Tischdurchmesser C-Achse 200 mm
Max. Tischbeladung 25 kg
Werkzeugwechsel 36

Moderne Ethernet Steuerung
Hochpräzises Servosystem
Direkte Wegmessung möglich
Antastzyklen Werkstück Messen
ASM (Acceleration Smooth Modus)
SPC (Smooth Path Control)
DIN G-Code Programmiersprache
21,5" Touch Display
Tastatur + Potentiometer

Perfekte Lösung für kleine Räume: MPS-5m passt durch eine 100 cm Tür

Die MPS 5-Achs CNC Fräsmaschine ist die ideale Wahl für Betriebe, die auf begrenztem Raum arbeiten müssen. Dank ihrer kompakten Bauweise passt die Maschine problemlos durch eine 100 cm breite Tür und lässt sich so in nahezu jede Werkstatt oder Produktionshalle integrieren. Egal, ob in kleineren Fertigungsräumen oder bei der Nachrüstung von Maschinenparks – die MPS-5m bietet eine leistungsstarke Lösung, die auch in beengte Umgebungen passt, ohne Kompromisse bei der Präzision oder Funktionalität einzugehen. Ihre platzsparende Größe sorgt für eine effiziente Nutzung des Raums, während sie gleichzeitig höchste Bearbeitungsleistung bietet.

Warum eine 5-Achs CNC Fräsmaschine?

Im Vergleich zu klassischen 3-Achs-Maschinen ermöglicht die MPS-5m zusätzliche Freiheitsgrade bei der Bearbeitung komplexer Bauteile.

Vorteile der 5-Achs-Bearbeitung:

Reduzierung von Umspannvorgängen
Höhere Maßhaltigkeit
Kürzere Fertigungszeiten
Bessere Oberflächenqualität
Bearbeitung komplexer Konturen
Simultane Bearbeitung anspruchsvoller Geometrien
Höhere Prozesssicherheit

Durch die zusätzliche Schwenk- und Drehachse können Werkstücke aus nahezu jeder Position bearbeitet werden. Dadurch werden Fertigungsabläufe effizienter und präziser.

Highlights der MPS-5m

Kompakte 5-Achs CNC Fräsmaschine
Simultane 5-Achs-Bearbeitung
Hohe Dynamik und Präzision
Schwingungsdämpfende Maschinenstruktur
Modulares Maschinenkonzept
Große Werkzeugmagazine
Automatisierbar mit Handlingsystemen
Offene Softwarearchitektur
Individuelle Erweiterungsmöglichkeiten
Entwickelt und gefertigt in Bayern

Kompaktheit als technisches Konzept

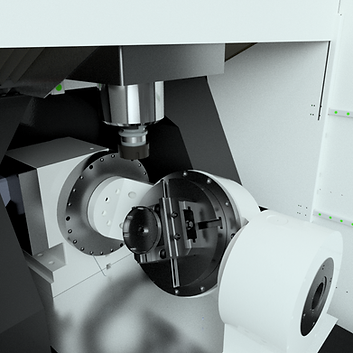

5-Achs-Kinematik der MPS-5m für komplexe Werkstückgeometrien und Mehrseitenbearbeitung.png

Kompakte Maschinen werden häufig mit Einschränkungen verbunden. Die MPS-5m verfolgt einen anderen Ansatz.

Kurze Kraftwege, reduzierte Hebelwirkungen und eine optimierte Anordnung aller Baugruppen bilden die Grundlage für hohe Dynamik und Präzision. Jeder Millimeter der Konstruktion erfüllt eine technische Funktion.

Dadurch entsteht eine leistungsfähige 5-Achs CNC Fräsmaschine mit geringem Platzbedarf und hoher Wirtschaftlichkeit.

hinzuzufügen und mich zu bearbeiten.

Schwingungsdämpfende Maschinenstruktur für höchste Präzision

Die Maschinenstruktur bildet das Fundament jeder Werkzeugmaschine.

Die MPS-5m setzt auf steife und schwingungsdämpfende Maschinenstrukturen. Je nach Konfiguration kommen mineralbasierte Werkstoffe zum Einsatz, die dynamische Schwingungen reduzieren und die thermische Stabilität verbessern.

Vorteile:

Ruhiger Maschinenlauf
Höhere Oberflächenqualität
Präzise Werkzeugführung
Verbesserte Wiederholgenauigkeit
Reproduzierbare Fertigungsprozesse

Flexible Ausbaustufen für unterschiedliche Anforderungen

Die MPS-5m ist in verschiedenen Varianten erhältlich:

MPS-5m Basic

Der wirtschaftliche Einstieg in die 5-Achs-Bearbeitung.

MPS-5m HD

Optimiert für erhöhte Stabilität und anspruchsvolle Zerspanungsprozesse.

MPS-5m Linear

Maximale Dynamik und höchste Positioniergenauigkeit durch moderne Antriebstechnologie.

So lässt sich die Maschine optimal an Fertigungsstrategie und Bearbeitungsanforderungen anpassen.

Werkzeugmanagement und Automatisierung

Die MPS-5m wurde konsequent auf Produktivität ausgelegt.

Je nach Ausführung stehen verschiedene Werkzeugmagazine und Erweiterungsstufen zur Verfügung.

Vorteile:

Automatischer Werkzeugwechsel
Reduzierte Nebenzeiten
Hohe Prozesssicherheit
Erweiterbar für zukünftige Anforderungen
Integration von Automatisierungslösungen

Standardmäßig sind große Werkzeugkapazitäten verfügbar, die je nach Konfiguration weiter ausgebaut werden können.

Offene Softwarearchitektur

Moderne Fertigung verlangt flexible Systeme.

Die MPS-5m verfügt über eine offene Softwarearchitektur, die individuelle Maschinenfunktionen, kundenspezifische Abläufe und automatisierte Prozessschritte ermöglicht.

Dadurch entsteht keine starre Werkzeugmaschine, sondern eine CNC-Plattform, die mit den Anforderungen Ihres Unternehmens wachsen kann.

Geeignete Werkstoffe

Die MPS-5m eignet sich für die Bearbeitung zahlreicher Werkstoffe:

Aluminium
Stahl
Edelstahl
Titan
Messing
Kupfer
Kunststoffe
Verbundwerkstoffe
Modellbaumaterialien

Typische Anwendungsbereiche

Werkzeugbau
Formenbau
Prototypenbau
Medizintechnik

Luft- und Raumfahrt
Forschung und Entwicklung
Präzisionsmechanik
Automatisierte Kleinserienfertigung

Werkzeugbau

Medizintechnik

Formenbau

Luft- und Raumfahrt

Prototypenbau

Präzisionsmechanik

FAQ

Was ist eine 5-Achs CNC Fräsmaschine?

Eine 5-Achs CNC Fräsmaschine besitzt neben den linearen Achsen X, Y und Z zusätzlich zwei Rotationsachsen. Dadurch können komplexe Werkstücke in einer Aufspannung bearbeitet werden.

Welche Vorteile bietet die 5-Achs-Bearbeitung?

Weniger Umspannungen, höhere Präzision, kürzere Bearbeitungszeiten und bessere Oberflächenqualität.

Für welche Unternehmen eignet sich die MPS-5m?

Für Werkzeugbau, Formenbau, Forschungseinrichtungen, Prototypenfertiger und Unternehmen mit hohen Anforderungen an Präzision und Flexibilität.

Kann die MPS-5m automatisiert werden?

Ja. Die Plattform ist für Automatisierungslösungen, Werkstückhandling und erweiterte Werkzeugmanagementsysteme vorbereitet.
